N-50J/N-75K阻抗变换器

商品货号：60.06.060.0002

单价：¥ 310.00 评价详情：0 品牌：中冀联合库存：150

数量价格: 扫一扫

加入购物车

温馨提示

下单前，请联系客服确认下库存。

你可能喜欢的产品

浏览过的商品

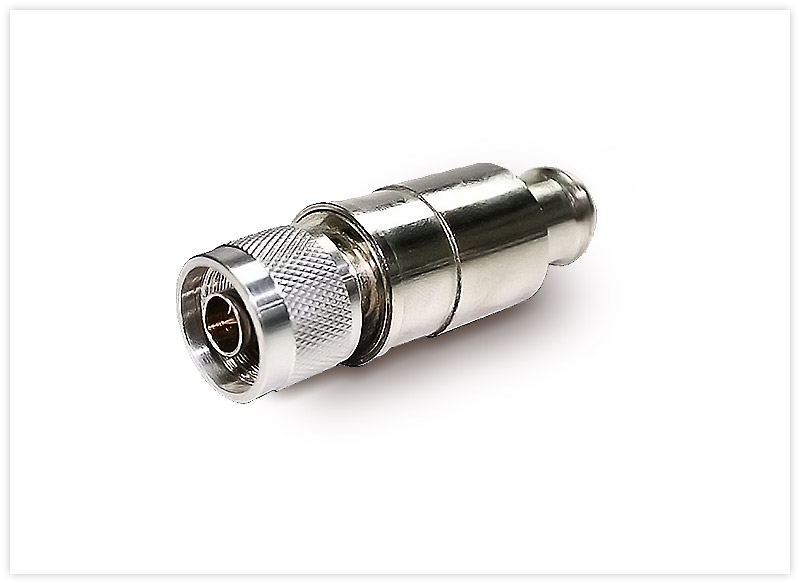

N-50J/N-75K阻抗变换器

1 一般特性

1.1 物料使用说明

1.1.1 适配的连接器和端子：

N-K N-75J型

1.1.2 安装使用方法（工艺使用要求）：

-----

1.1.3 互换性

相同系列的插头、插座应能对接互换

1.2 引用标准

表1

项目	内容	备注
依据的标准（规范）	GB11316
安规认证	/

2 结构要求

2.1 尺寸

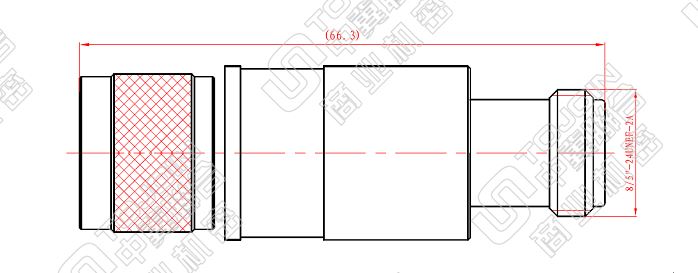

结构示图如图所示：


2.2 接触件

表2

序号	项目	内容	备注
1	材料	铜合金
2	处理工艺	镀金

2.3 绝缘体

表3

序号	项目	内容	备注
1	材料	聚四氟乙烯
2	处理工艺
3	颜色	白色

2.4 外壳

表4

序号	项目	内容	备注
1	材料	铜合金
2	处理工艺	镀镍

2.5 其他结构配件

表5

序号	项目	内容	备注
1	材料	铜合金
2	处理工艺	镀镍
3	颜色

3 基本性能参数

3.1 电气性能

表6

序号	项目	性能要求		备注
1	特性阻抗	50Ω		产品两端连接器带防尘帽
2	频率范围	DC～3GHz
3	配用电缆	/
4	电压驻波比	DC～3GHz	≤1.1
5	插入损耗	5.7dB
6	三阶交调PIM(dBc)	/
7	屏蔽效率	/
8	阻燃等级	UL94-V0

3.2 机械和环境性能

表7

序号	项目	性能要求	备注
1	工作温度范围	-30℃～+85℃
2	工作湿度	10％～ 95％RH	温度为：（40±2）℃
3	大气压力	(4~106)kPa
4	应用化学环境要求	周围空气中应无酸性、碱性或其他腐蚀气体
5	机械寿命	500 次(Min)
6	端子工艺	/
7	盐雾要求	满足室内标准
8	防护等级	/

4 包装存储运输要求

1) 物料的包装对物料有一定的保护作用和密封作用，保证物料在运输过程中不会受到损坏。

2) 包装箱应满足防潮，防振、防压和防霉等要求。

3) 外包装和内包装都应有条形码来表示生产批次等信息。

4) 包装成箱的产品，应在环境温度为-10℃～+40℃，相对湿度在80%以下，周围空气中无酸性，碱性或其它腐蚀性气体的库房里贮存，在上述条件下，自生产日期能够两年贮存期，在这两年内物料仍为合格品。

5 环保要求

满足RoHS要求
